基于Geode TMGX1的嵌入式系统设计

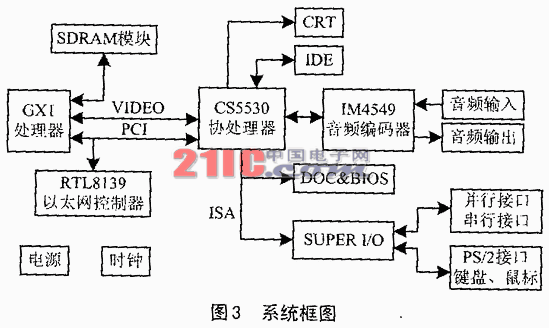

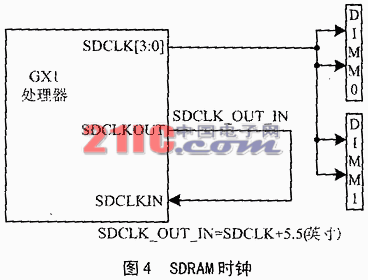

摘要:介绍国家半导体公司(NS)的Geode TMGX1处理器及协同芯片,说明如何利用该芯片组进行嵌入式系统设计,并讨论一些设计难点的处理。 关键词:信号完整性 信息家电 阻抗匹配 引言 近些年,嵌入式技术迅速发展, 美国国家半导体公司(NS)的Geode TMGX1处理器是一款专门针对信息家电市场的集成处理器,具有低功耗、高性能、低价格及X86体系的兼容性与可扩展能力。GX1与其协同芯片为瘦客户机、交互式机顶盒以及个人Internet接入等信息家电应用提供了灵活、可扩展的解决方案。 1 GX1与CS5530 GX1处理器采用0.18μm CMOS工艺,典型功耗仅为0.8~1.2W(在1.6V/200MHz条件下为0.8W,在2.0V/300MHz条件下为1.2W),为X86体系中最低。除CPU内核与电源管理等通用部件外,还在片内集成了存储管理单元、视频控制单元、2D图形加速单元和PCI总线主控器,有效地提高了系统可靠性、降低器件数量。图1是其内部结构框图。 根据不同的性能与功耗要求,可以选择具有不同内核电压与工作频率的芯片,提高设计的灵活性。GX1内核为32位X86兼容内核,支持当前各种流行操作系统,可简化软件开发投资。 CS5530协同芯片除提供通用南桥芯片PCI-to-ISA桥接功能(包括ULTRA IDE接口、USB接口、通用I/O接口等)外,还与GX1处理器一起提供完整的电源管理和音频、视频加速功能,并且CS5530可直接与CRT显示器和TFT显示器接口。其内部结构框图如图2所示。 2 系统原理与结构 GX1处理器采用X86体系兼容的硬件结构,故此其应用系统构成与通常PC架构非常类似。由于集成了内存控制器,GX1直接连接SDRAM模块,无需相应的北桥芯片参与。除图像数据外,作为PCI仲裁器,GX1与所有其它设备通过PCI总线连接。其与CS5530之间有专用的视频通道,用来交换视频图像数据。 采用国家半导体PC97317芯片作为SUPER I/O,用来提供串行/并行接口、PS/2键盘、鼠标接口、红外接口和实时时钟功能。系统框图如图3所示。 3 关键设计问题 (1)SDRAM时钟 为了提供良好的存储器读写特性,对于SDRAM时钟有较严格的要求; ①时钟信号之间长度差小于±0.13cm; ②时钟走线宽度不小于0.2mm; ③时钟走线必须在连续的地线平面之上,且必须是走在最靠近地平面的信号层。 此外,CPU的SDCLKOUT与SDCLKIN之间的时钟环回线应满足图4要求。 另外,因为SDRAM的时钟频率很高,可达到100MHZ,故SDRAM信号匹配非常重要。为保证高速信号的信号完整性,对于SDRAM接口信号均应加阻抗匹配措施,我们采用10Ω电阻串联源端匹配的方式,效果良好。 (2)DOC 由于定位在嵌入式应用,虽然系统提供了IDE硬盘接口,但在最终使用时却过于庞大,也不适应恶劣的嵌入式应用环境。我们使用电子盘——DOC(Diskk on Chip)作为操作系统载体。 DOC在系统内存占据8K窗口,必须把DOC映射到系统内存区,使系统在初始化时能扫描到DOC的引导块,从而使系统能够从DOC加载操作系统。所以,必须对其地址译码专门考虑,其译码电路如图5所示。 (3)模拟视频接口 GX1内含图形加速单元,最高支持分辨率可达到1280×1024(8位色)或1024×768(16位色)。 CS5530内部集成视频数模转换器(VDAC),可直接支持CRT和TFT平板显示设备。基于成本考虑,我们选择使用CRT监视器,其视频接口是模拟电路部分。为保证高速视频信号的完整性和稳定传输,在设计时,需要采取以下措施:对RGB信号加并行端接阻抗匹配和滤波处理,同时加二极管保护电路。图6为其参考电路。 此外,在布线时应注意尽量与其它数字信号隔离,以减小干扰。 (4)以太网接口 由于系统要求高速联网设备,我们提供最常用的10/100M自适应以太网接口。RTL8139C是目前业界使用最广泛也是性价比较高的以太网控制器芯片。 4 软件系统 由于系统与X86体系兼容,因此,其引导过程与通用PC类似。国家半导体公司提供了完整的BIOS程序和相关的设备驱动程序(包括Linux、WINDOWS以及QNX、VxWorks等平台)。 5 结论 嵌入式系统设计是很复杂的系统工程,其应用千差万别,需要慎重考虑性能、功耗、成本及人机接口等各方面因素。基于GX1与CS5530的嵌入式系统作为X86体系的解决方案,对于STB(机顶盒)、WBT(基于Windows的终端)及PC架构的非PC设备等应用环境是一个比较好的选择。
|
